ライン作業台 ULRT型　50kgタイプ

ライン作業台“ULRT型”。テーブル作業とレール（オプション）を使ったライン作業に対応した作業台です。

使用例：L字型ライン

特長
  • 生産する製品の工程数に合わせて、組立・梱包ラインが簡単に組み替えできます。
  • 50mmピッチで天板の高さ調節が可能です。
仕様
  • 組立式
  • 天板面高さ：700～900mm（P=50）
  • アジャスターねじサイズ：M8×21L（P=1.25）
  • 均等静止荷重：50kg
材質
  • 本体：スチール
  • 天板：メラミン化粧
塗装色 本体：ダークグレー、ホワイト
付属工具 六角レンチ（対辺4mm）
製造国 日本
図面
組立説明図
オプション
  • オプションの回転キャリープラットとレールを使用する事で、ベルトコンベヤのかわりに手送りで製品を運ぶ生産ラインを簡単に組むことができます。
  • 回転キャリープラットは天板が回転し、90°ごとに軽くロックがかかりますので、製品のあらゆる方向から作業が可能です。

片面・両面用ともに、床面に固定するアンカー取付金具が標準装備されています。

片面用には壁面に固定する転倒防止金具が標準装備されています。

各オプションにはフックが付いており（LUPR-C1、LUPR-CL1を除く）、組み立てが簡単です。

パンチングパネルには10mm角の25mmピッチで角穴が開いています。

ライン作業台（片面、スタンダードタイプ）

ULRT-F1200

・付属品：転倒防止金具（壁面用）2個、アンカー取付金具（床面用）2個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-F900 900×687.5×1885 39.0
ULRT-F1200 1200×687.5×1885 45.0

ライン作業台（両面、スタンダードタイプ）

ULRT-WF1200

・付属品：アンカー取付金具（床面用）4個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-WF900 900×1300×1885 63.0
ULRT-WF1200 1200×1300×1885 76.0

ライン作業台（片面、パネル・棚板タイプ）

ULRT-900B

・パンチングパネル1枚、コンテナ受け1本、棚板1枚
・付属品：転倒防止金具（壁面用）2個、アンカー取付金具（床面用）2個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-900B 900×687.5×1885 50.0
ULRT-1200B 1200×687.5×1885 59.5

ライン作業台（両面、パネル・棚板タイプ）

ULRT-W1200B（フック別売）

・パンチングパネル2枚、コンテナ受け2本、棚板2枚
・付属品：アンカー取付金具（床面用）4個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-W900B 900×1300×1885 85.0
ULRT-W1200B 1200×1300×1885 105.0

ライン作業台（片面、傾斜棚・コンテナ受けタイプ）

ULRT-1200EA

・コンテナ受け2本、傾斜棚1枚、LED照明器具1セット
・付属品：転倒防止金具（壁面用）2個、アンカー取付金具（床面用）2個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-900EA 900×687.5×1885 52.0
ULRT-1200EA 1200×687.5×1885 61.0

ライン作業台（両面、傾斜棚・コンテナ受けタイプ）

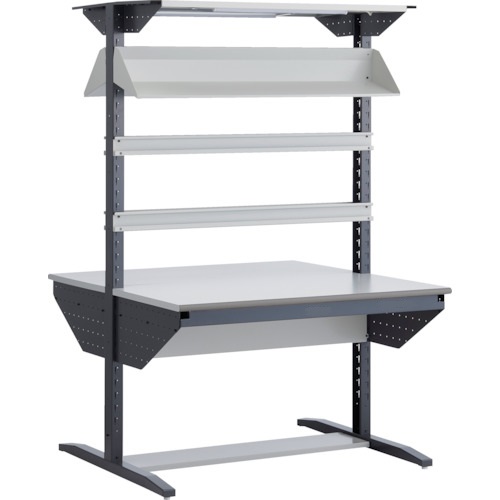

ULRT-W1200EA

・コンテナ受け4本、傾斜棚2枚、LED照明器具2セット
・付属品：アンカー取付金具（床面用）4個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-W900EA 900×1300×1885 89.0
ULRT-W1200EA 1200×1300×1885 108.0

ライン作業台（片面、パネル・傾斜棚タイプ）

ULRT-1200FA

・パンチングパネル1枚、傾斜棚1枚、LED照明器具1セット、レールハンガー1本
・付属品：転倒防止金具（壁面用）2個、アンカー取付金具（床面用）2個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-900FA 900×687.5×1920 54.0
ULRT-1200FA 1200×687.5×1920 64.0

ライン作業台（両面、パネル・傾斜棚タイプ）

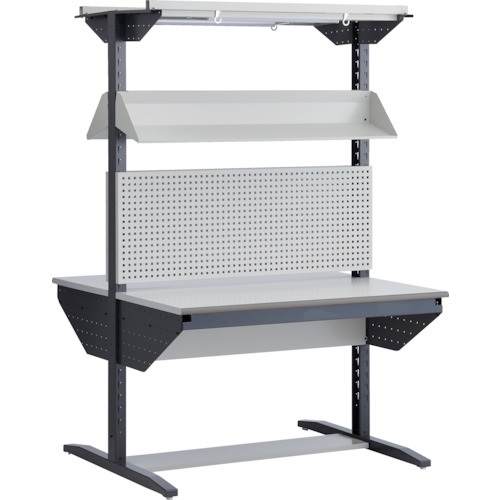

ULRT-W1200FA

・パンチングパネル2枚、傾斜棚2枚、LED照明器具2セット、レールハンガー2本
・付属品：アンカー取付金具（床面用）4個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-W900FA 900×1300×1920 93.0
ULRT-W1200FA 1200×1300×1920 114.0

ライン作業台（片面、傾斜棚・レールハンガータイプ）

ULRT-1200HA

・コンテナ受け2本、傾斜棚1枚、LED照明器具1セット、レールハンガー1本
・付属品：転倒防止金具（壁面用）2個、アンカー取付金具（床面用）2個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-900HA 900×687.5×1920 53.0
ULRT-1200HA 1200×687.5×1920 62.5

ライン作業台（両面、傾斜棚・レールハンガータイプ）

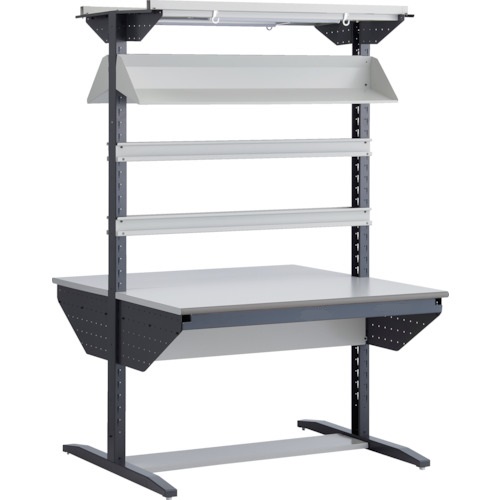

ULRT-W1200HA

・コンテナ受け4本、傾斜棚2枚、LED照明器具2セット、レールハンガー2本
・付属品：アンカー取付金具（床面用）4個、ナットアンカー（M6、適合ドリル10.5mm）4個

品番 間口×奥行×高さ（mm） 質量（kg）
ULRT-W900HA 900×1300×1920 91.0
ULRT-W1200HA 1200×1300×1920 111.0
