軽量立ち作業台 HAE型　300kgタイプ

軽量立ち作業台“HAE型”。立ち作業用に特化した作業台です。

2段引出し：F-2
4段キャビネット：UDC-111-01
B型上棚：YUR-1800B

特長
  • 主要部溶接構造のノックダウン式です。
  • 立ち作業に適した高さのため、作業者の腰痛対策や作業効率の向上にもつながります。
仕様
  • 組立式
  • アジャスターねじサイズ：M16×42L（P=2.0）
  • 均等静止荷重：300kg
材質 本体：スチール
塗装色 本体：ホワイト(末尾W)、ダークグレー(末尾DG)
ヤンググリーン(末尾YG)、グリーン(末尾無記号)
付属工具
  • ホワイト、グリーン：メガネレンチ（10×13mm）
  • ダークグレー：六角レンチ（対辺4mm）
製造国 日本
図面
組立説明図
オプション

脚部カラーは4色をご用意しています。
※スチール天板タイプ及びRoHS2対応天板タイプはご用意していない色がございます。

下横桟は、仕様するオプションに応じて、取付位置を変更できます。

キャスターセット　EW-100C（φ100mmゴム車）

  • 別売キャスターセットを使用することで移動式作業台に変更可能です。
  • キャスター取付時のAE型本体均等荷重（静止時）は150kg以下でご使用ください。
  • 移動の際には天板の上に物を載せないでください。

軽量立ち作業台 HAE型

HAE-1800YG

●ポリ化粧天板（白色）
表面は滑らかでソフトな光沢があり、清潔感を保持し、耐水性・防汚性にも優れています。

品番 間口×奥行×高さ（mm） 質量（kg）
HAE-0945(W,DG,YG) 900×450×900 18.5
HAE-0960(W,DG,YG) 900×600×900 22.0
HAE-0975(W,DG,YG) 900×750×900 24.5
HAE-1260(W,DG,YG) 1200×600×900 26.5
HAE-1200(W,DG,YG) 1200×750×900 30.5
HAE-1209(W,DG,YG) 1200×900×900 33.0
HAE-1560(W,DG,YG) 1500×600×900 32.0
HAE-1500(W,DG,YG) 1500×750×900 35.0
HAE-1509(W,DG,YG) 1500×900×900 38.0
HAE-1860(W,DG,YG) 1800×600×900 35.5
HAE-1800(W,DG,YG) 1800×750×900 40.0
HAE-1809(W,DG,YG) 1800×900×900 44.0

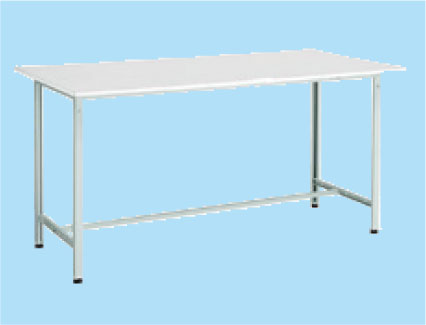

軽量立ち作業台 HRAE型

HRAE-1809W

●リノリューム張天板（ネオグレー色）
表面は細かい凹凸があり滑りにくく、適度な弾力性があり防水性・耐薬品性・防汚性に優れています。

品番 間口×奥行×高さ（mm） 質量（kg）
HRAE-0945(W,DG,YG) 900×450×900 19.5
HRAE-0960(W,DG,YG) 900×600×900 23.0
HRAE-0975(W,DG,YG) 900×750×900 26.5
HRAE-1260(W,DG,YG) 1200×600×900 27.5
HRAE-1200(W,DG,YG) 1200×750×900 31.0
HRAE-1209(W,DG,YG) 1200×900×900 34.0
HRAE-1560(W,DG,YG) 1500×600×900 33.5
HRAE-1500(W,DG,YG) 1500×750×900 37.5
HRAE-1509(W,DG,YG) 1500×900×900 42.0
HRAE-1860(W,DG,YG) 1800×600×900 38.5
HRAE-1800(W,DG,YG) 1800×750×900 43.0
HRAE-1809(W,DG,YG) 1800×900×900 47.5

軽量立ち作業台 HSAE型

HSAE-1809

●スチール天板（脚部カラーW・DGの場合は白色、グリーンの場合はグリーン色）
汚れがひと拭きでとれ、割れや傷への耐久性に優れています。

品番 間口×奥行×高さ（mm） 質量（kg）
HSAE-0945 900×450×900 20.0
HSAE-0960(W,DG) 900×600×900 24.0
HSAE-0975(W,DG) 900×750×900 26.0
HSAE-1260(W,DG) 1200×600×900 28.0
HSAE-1200(W,DG) 1200×750×900 31.0
HSAE-1209 1200×900×900 33.5
HSAE-1560(W,DG) 1500×600×900 34.0
HSAE-1500(W,DG) 1500×750×900 37.5
HSAE-1509 1500×900×900 39.5
HSAE-1860(W,DG) 1800×600×900 38.5
HSAE-1800(W,DG) 1800×750×900 43.0
HSAE-1809(W,DG) 1800×900×900 45.0

軽量立ち作業台 HRAE2型（RoHS2対応天板）

HRAE2-1809W

●RoHS2対応リノリューム張天板（ネオグレー色）
RoHS2対応で、表面は細かい凹凸があり滑りにくく、適度な弾力性があり防水性・耐薬品性・防汚性に優れています。

品番 間口×奥行×高さ（mm） 質量（kg）
HRAE2-0945(W,DG) 900×450×900 19.5
HRAE2-0960(W,DG) 900×600×900 23.0
HRAE2-0975(W,DG) 900×750×900 26.5
HRAE2-1260(W,DG) 1200×600×900 27.5
HRAE2-1200(W,DG) 1200×750×900 31.0
HRAE2-1209(W,DG) 1200×900×900 34.0
HRAE2-1560(W,DG) 1500×600×900 33.5
HRAE2-1500(W,DG) 1500×750×900 37.5
HRAE2-1509(W,DG) 1500×900×900 42.0
HRAE2-1860(W,DG) 1800×600×900 38.5
HRAE2-1800(W,DG) 1800×750×900 43.0
HRAE2-1809(W,DG) 1800×900×900 47.5

軽量立ち作業台 HAE,HRAE,HSAE型（2段引出し付）

HAE-1800F2YG

●2段引出し付(F-2,F-2W,F-2YG)
●引出しは鍵付き
●引出しは左右に取付位置を調整可能
●作業台がDG色の場合、引出しはW色



ポリ化粧天板（白色）

品番 間口×奥行×高さ（mm） 質量（kg）
HAE-0960F2(W,DG,YG) 900×600×900 37.5
HAE-0975F2(W,DG,YG) 900×750×900 40.0
HAE-1260F2(W,DG,YG) 1200×600×900 42.0
HAE-1200F2(W,DG,YG) 1200×750×900 46.0
HAE-1209F2(W,DG,YG) 1200×900×900 48.5
HAE-1560F2(W,DG,YG) 1500×600×900 47.5
HAE-1500F2(W,DG,YG) 1500×750×900 50.5
HAE-1509F2(W,DG,YG) 1500×900×900 53.5
HAE-1860F2(W,DG,YG) 1800×600×900 51.0
HAE-1800F2(W,DG,YG) 1800×750×900 55.5
HAE-1809F2(W,DG,YG) 1800×900×900 59.5



リノリューム張天板（ネオグレー色）

品番 間口×奥行×高さ（mm） 質量（kg）
HRAE-0960F2(W,DG,YG) 900×600×900 38.5
HRAE-0975F2(W,DG,YG) 900×750×900 42.0
HRAE-1260F2(W,DG,YG) 1200×600×900 43.0
HRAE-1200F2(W,DG,YG) 1200×750×900 46.5
HRAE-1209F2(W,DG,YG) 1200×900×900 49.5
HRAE-1560F2(W,DG,YG) 1500×600×900 49.0
HRAE-1500F2(W,DG,YG) 1500×750×900 53.0
HRAE-1509F2(W,DG,YG) 1500×900×900 57.5
HRAE-1860F2(W,DG,YG) 1800×600×900 54.0
HRAE-1800F2(W,DG,YG) 1800×750×900 58.5
HRAE-1809F2(W,DG,YG) 1800×900×900 63.0



スチール天板（脚部カラーW・DGの場合は白色、グリーンの場合はグリーン色）

品番 間口×奥行×高さ（mm） 質量（kg）
HSAE-0960F2(W,DG) 900×600×900 39.5
HSAE-0975F2(W,DG) 900×750×900 41.5
HSAE-1260F2(W,DG) 1200×600×900 43.5
HSAE-1200F2(W,DG) 1200×750×900 46.5
HSAE-1209F2 1200×900×900 49.0
HSAE-1560F2(W,DG) 1500×600×900 49.5
HSAE-1500F2(W,DG) 1500×750×900 53.0
HSAE-1509F2 1500×900×900 55.0
HSAE-1860F2(W,DG) 1800×600×900 54.0
HSAE-1800F2(W,DG) 1800×750×900 58.5
HSAE-1809F2(W,DG) 1800×900×900 60.5



上記以外にも取付可能なオプションは豊富にございます。
詳しくはこちら。
