引出し

品名：1段引出し
F-1

品名：2段引出し
F-2YG

特長	吊り金具を利用して取り付けるために、使いやすい位置で固定できます。間口1,800mmタイプには、2～3個取り付け可能（EW、TWC型は2個まで）。
仕様	カギあり
材質	スチール
塗装色	ホワイト（末尾W）、ヤンググリーン（末尾YG）、グリーン（末尾無記号）
必要工具	プラスドライバー
注意	注1）作業台奥行450mmには取り付けできません。注2）TW、TWZ、TWC型の引き出しは、同時発注時のみ引き出し取り付け位置に穴加工をして出荷することができます。取り付け後の引き出しの位置を変えることはできません。
製造国	日本

図面

組立説明図

品番	間口×奥行×高さ（mm）	引出し	質量（kg）
F-1（W･YG）	495×530×180	1段	11.0
F-2（W･YG）	495×530×240	2段	15.5

取付可能機種（軽量作業台、中量作業台、重量作業台）※下記以外の機種については、特殊作業台/ライン作業台の各機種のページをご覧ください。

AO	BO	BE	EW	AE	HAE	LEW	AEM	AWM	AEW	HAEW	CFW	GW	UT	HW	DW	TW	TWZ	TWC
●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

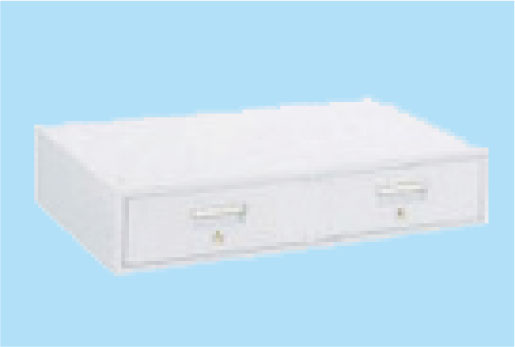

品名：幅広引出し
FL-1W

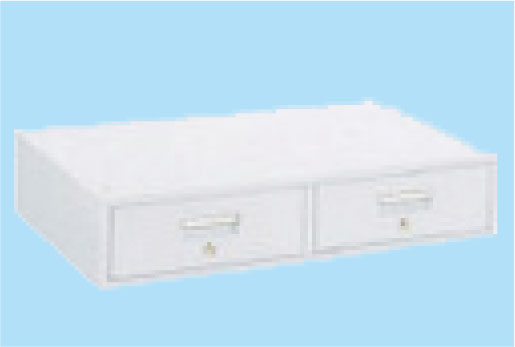

品名：2列引出し
FL-2

特長	吊り金具を利用して取り付けるために、使いやすい位置で固定できます。幅広タイプのため、引出しの容量が大きくなっています。
仕様	カギあり
材質	スチール
塗装色	ホワイト（末尾W）、グリーン（末尾無記号）
必要工具	プラスドライバー
注意	注1）作業台奥行450mmには取り付けできません。注2）作業台間口900mmタイプとEW型の間口1,200mmタイプには取り付けできません。注3）TW、TWZ、TWC型の引き出しは、同時発注時のみ引き出し取り付け位置に穴加工をして出荷することができます。取り付け後の引き出しの位置を変えることはできません。
製造国	日本

図面

組立説明図

品番	間口×奥行×高さ（mm）	引出し	質量（kg）
FL-1（W）	880×530×180	幅広1列	18.0
FL-2（W）	880×530×180	2列	19.5

取付可能機種（軽量作業台、中量作業台、重量作業台）※下記以外の機種については、特殊作業台/ライン作業台の各機種のページをご覧ください。

AO	BO	BE	EW	AE	HAE	LEW	AEM	AWM	AEW	HAEW	CFW	GW	UT	HW	DW	TW	TWZ	TWC
●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

品名：薄型1段引出し
UDC-001W

品名：薄型2段引出し
UDC-002

特長	吊り金具を利用して取り付けるために、使いやすい位置で固定できます。間口1800mmタイプには、 2～3個取り付け可能（EW、TWC型は2個まで）。積み重ねることによって、目的に応じて引出しを3段・4段にも段数追加が可能。
仕様	仕切板（別途）を取り付けることが可能カギなし
材質	スチール
塗装色	ホワイト（末尾W）、グリーン（末尾無記号）
必要工具	プラスドライバー
注意	注1）作業台奥行450mmには取り付けできません。注2）TW、TWZ、TWC型は同時発注時のみ取付可能で、出荷後の位置変更および後付けはできません。
製造国	日本

図面

組立説明図

品番	間口×奥行×高さ（mm）	引出し	質量（kg）
UDC-001（W）	450×500×90	薄型1段	7.0
UDC-002（W）	450×500×165	薄型2段	11.0

取付可能機種（軽量作業台、中量作業台、重量作業台）※下記以外の機種については、特殊作業台/ライン作業台の各機種のページをご覧ください。

AO	BO	BE	EW	AE	HAE	LEW	AEM	AWM	AEW	HAEW	CFW	GW	UT	HW	DW	TW	TWZ	TWC
●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

品名：薄型1段引出し
UDK-001W

品名：薄型2段引出し
UDK-002W

特長	吊り金具を利用して取り付けるために、使いやすい位置で固定できます。間口1800mmタイプには、 2～3個取り付け可能（EW、TWC型は2個まで）。積み重ねることによって、目的に応じて引出しを3段・4段にも段数追加が可能。
仕様	カギあり
材質	スチール
塗装色	ホワイト
必要工具	プラスドライバー
注意	注1）作業台奥行450mmには取り付けできません。注2）TW、TWZ、TWC型は同時発注時のみ取付可能で、出荷後の位置変更および後付けはできません。
製造国	日本

図面

組立説明図

品番	間口×奥行×高さ（mm）	引出し	質量（kg）
UDK-001W	450×499×90	薄型1段	7.0
UDK-002W	450×499×180	薄型2段	11.0

取付可能機種（軽量作業台、中量作業台、重量作業台）※下記以外の機種については、特殊作業台/ライン作業台の各機種のページをご覧ください。

AO	BO	BE	EW	AE	HAE	LEW	AEM	AWM	AEW	HAEW	CFW	GW	UT	HW	DW	TW	TWZ	TWC
●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
